“在薄壁的內(nèi)表面有時當稀土含量最低時形成厚約0.2-0.6亳米厚的片狀石墨層。它對鑄件的強度沒有本質(zhì)的影響。” 在首鋼鑄造廠生產(chǎn)4.5噸瑪鋼鑄鐵鋼錠模時，發(fā)現(xiàn)在它的外表面存在厚度<1.5毫米的片墨層。片墨層的存在,對經(jīng)受疲勞載荷的鑄件是不利的。片墨層的產(chǎn)生主要是鐵水與型、芯表面互相作用的結(jié)果。由于蘇、型材料中本身含有一定量的硫，它們在烘干過程中，燃料燃燒產(chǎn)生的硫化物也會有一部分吸附在型、芯表面，這些硫?qū)⑾蔫F水表面的鎂、鈰、鈣等元素使其含量大大降低，或是與“鑄件表面氧化，使稀土含量大大降低（1/3-1/2倍）有關” ，認為除了硫、氧以外氮也會產(chǎn)生片墨層。片墨層的產(chǎn)生是硫、氧、氮三個元素綜合作用的結(jié)果。
太谷繼紅瑪鋼鑄造為了防止片墨層的產(chǎn)生，在造型、芯材料、涂料、燃料中的含硫量要盡可能的低，同時在鐵水中多加一些鈦和鈰則能有效地克服這一類缺陷。
其實毛坯和黑件屬于兩種命名方式。毛坯相對的就是成品。而黑件相對的就是白件（鍍鋅件）。只是由于瑪鋼管件毛坯和黑件一樣表面都沒有鍍鋅，所以一般人很容易弄錯?，斾摴芗魇侵肝唇?jīng)過機加工處理的鑄造成品。其中機加工處理包括平口、整形、鍍鋅、套絲及襯塑等。瑪鋼管件毛坯又分為生毛坯和熟毛坯。其中生毛坯就是未經(jīng)過退火（熱處理）的鑄件，而經(jīng)過退火（熱處理）后的鑄件稱為熟毛坯。

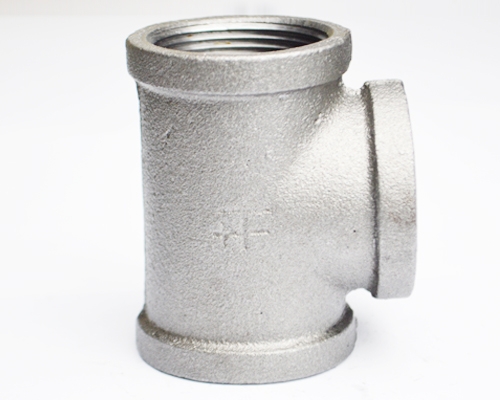

太谷繼紅瑪鋼鑄造瑪鋼管件黑件是指沒有做表面處理的瑪鋼管件成品。其特點就是已經(jīng)過套絲等機加工處理，但是其表面沒有做鍍鋅防銹處理，所以稱為黑件。其相對的就是表面經(jīng)過鍍鋅的管件，稱為白件，又稱鍍鋅件。而白件又分為白件成品和白件毛坯。白件毛坯就是經(jīng)過鍍鋅處理但沒有套絲加工的管件。根據(jù)鍍鋅的不同又分為熱鍍件及冷鍍件，還有所謂的烤鍍件（就是表面浸銀粉漆再烤箱中烘干）。
