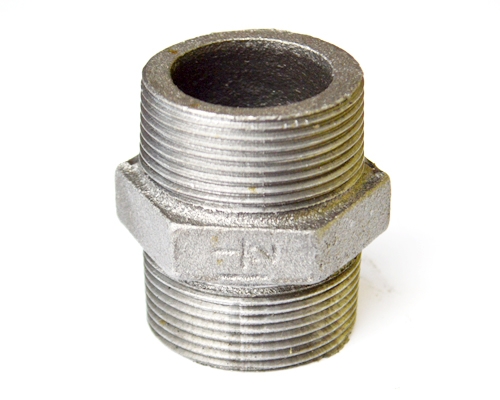

太谷繼紅瑪鋼消防管件的輔材是瑪鋼管件，瑪鋼管件冬季施工，瑪鋼管件是絲扣連接的，在安裝時需要使用管鉗，瑪鋼件在冬季會有冷縮，絲扣連接較緊密的鏈接，防止擰裂管件，等待安裝的管件需要放入室內，冬季水汽較大，絲扣部分沒有鍍鋅，以免生銹腐蝕，影響絲扣管件質量，冬季試壓管件完畢后，打開最低端的排水閥門，排盡試驗水。冬季工人安裝動作較慢， 需要工人耐心的安裝，避免返工。
瑪鋼管件破裂的原理，通俗的說，物理性存在，冷脆性的概念，也就是低溫下比較脆。零下20度環(huán)境下，如果管內有水，并造成結冰，那冰的膨脹基本上是會凍裂的，但不并是因為環(huán)境低溫而造成凍裂，是因為冰的壓力。不過只要確保水正常流動，也就是管子內溫度在0度左右，那可以正常使用，所以一般需要外面加保溫層。
“在薄壁的內表面有時當稀土含量最低時形成厚約0.2-0.6亳米厚的片狀石墨層。它對鑄件的強度沒有本質的影響。” 在首鋼鑄造廠生產4.5噸瑪鋼鑄鐵鋼錠模時，發(fā)現在它的外表面存在厚度<1.5毫米的片墨層。片墨層的存在,對經受疲勞載荷的鑄件是不利的。片墨層的產生主要是鐵水與型、芯表面互相作用的結果。由于蘇、型材料中本身含有一定量的硫，它們在烘干過程中，燃料燃燒產生的硫化物也會有一部分吸附在型、芯表面，這些硫將消耗鐵水表面的鎂、鈰、鈣等元素使其含量大大降低，或是與“鑄件表面氧化，使稀土含量大大降低（1/3-1/2倍）有關” ，認為除了硫、氧以外氮也會產生片墨層。片墨層的產生是硫、氧、氮三個元素綜合作用的結果。
太谷繼紅瑪鋼為了防止片墨層的產生，在造型、芯材料、涂料、燃料中的含硫量要盡可能的低，同時在鐵水中多加一些鈦和鈰則能有效地克服這一類缺陷。
關鍵字：太谷繼紅瑪鋼
